Circuit Board Studio, avec l'IA intégrée.
Décrivez la carte que vous voulez et l'IA la conçoit avec vous. Elle trouve les composants réels, écrit la carte sous forme de code, vérifie son propre travail, corrige ce qui échoue et trace chaque piste. PCB, schéma et 3D côte à côte, et chaque ligne reste la vôtre pour modification. Conçu pour les étudiants en électronique et en ingénierie, d'une première LED à un projet de fin d'études.
Mis à jour
- devient une carte avec composants réels et pistes tracées
- 1 instructiondevient une carte avec composants réels et pistes tracées
- PCB, schéma et 3D, côte à côte
- 3 vuesPCB, schéma et 3D, côte à côte
- l'assistant teste sa carte et corrige ce qui échoue
- Auto-vérificationl'assistant teste sa carte et corrige ce qui échoue
- sur les ordinateurs portables et PC de laboratoire des étudiants
- Win · Macsur les ordinateurs portables et PC de laboratoire des étudiants
Une instruction. Une carte ESP32 tracée.
Le film de lancement, enregistré dans GroutApp : le sélecteur de modèle, l'instruction, la recherche de composants, l'auto-vérification et la carte terminée.
Décrivez-le. Regardez-le router.
La requête demande une carte de 60 × 40 mm alimentée par USB-C avec un régulateur 3,3 V et les résistances de tirage dont un ESP32 a besoin pour démarrer. L'assistant trouve les composants, écrit la carte, déplace le module à l'intérieur du bord quand la première construction échoue, et termine avec 13 composants et 30 connexions routées.
Ce que fait Circuit Board Studio
Les parties de l'espace de travail que les étudiants utilisent sur leur première carte.
Décrivez la carte en français courant
Indiquez à l'assistant de circuit imprimé la taille, la source d'alimentation, les puces et tout ce dont le circuit a besoin de particulier. Aucune syntaxe de netlist à apprendre avant de commencer.
Composants réels, trouvés pour vous
L'assistant recherche dans une bibliothèque de composants et ajoute de vrais composants avec de vraies empreintes, comme un module ESP32-WROOM, une prise USB-C et un régulateur AMS1117.
La carte est du code
Chaque carte est un fichier lisible : composants, valeurs, positions et pistes entre broches nommées. Modifiez une ligne vous-même et l'assistant lit ce que vous avez changé.
Il vérifie son propre travail
Après chaque construction, l'assistant vérifie les composants et les réseaux. Quand la première disposition a échoué parce que le module dépassait du bord, il l'a déplacé à l'intérieur et reconstruit.
Chaque piste routée
La carte terminée dans le film compte 13 composants et les 30 connexions routées, avec la masse, le 5 V et le 3,3 V atteignant chaque broche qui en a besoin.
PCB, schéma et 3D
Basculez entre la disposition cuivre, le schéma et une carte 3D que vous pouvez faire pivoter. La vue 3D a un bouton Modifier en CAO 3D.
Votre IA, votre choix
Choisissez Grout Cloud, apportez votre propre clé d'OpenAI, Google ou Anthropic, ou exécutez un modèle local sur cet ordinateur avec Ollama ou le runtime intégré.
Commencer à partir d'une carte de départ
Commencez vierge ou à partir d'un modèle de départ : LED et résistance, diviseur de tension, filtre RC ou puce sur carte. Ouvrez un fichier .grtboard existant pour continuer.
Dans l'espace de travail
Écrans réels du module en production, pas des maquettes.

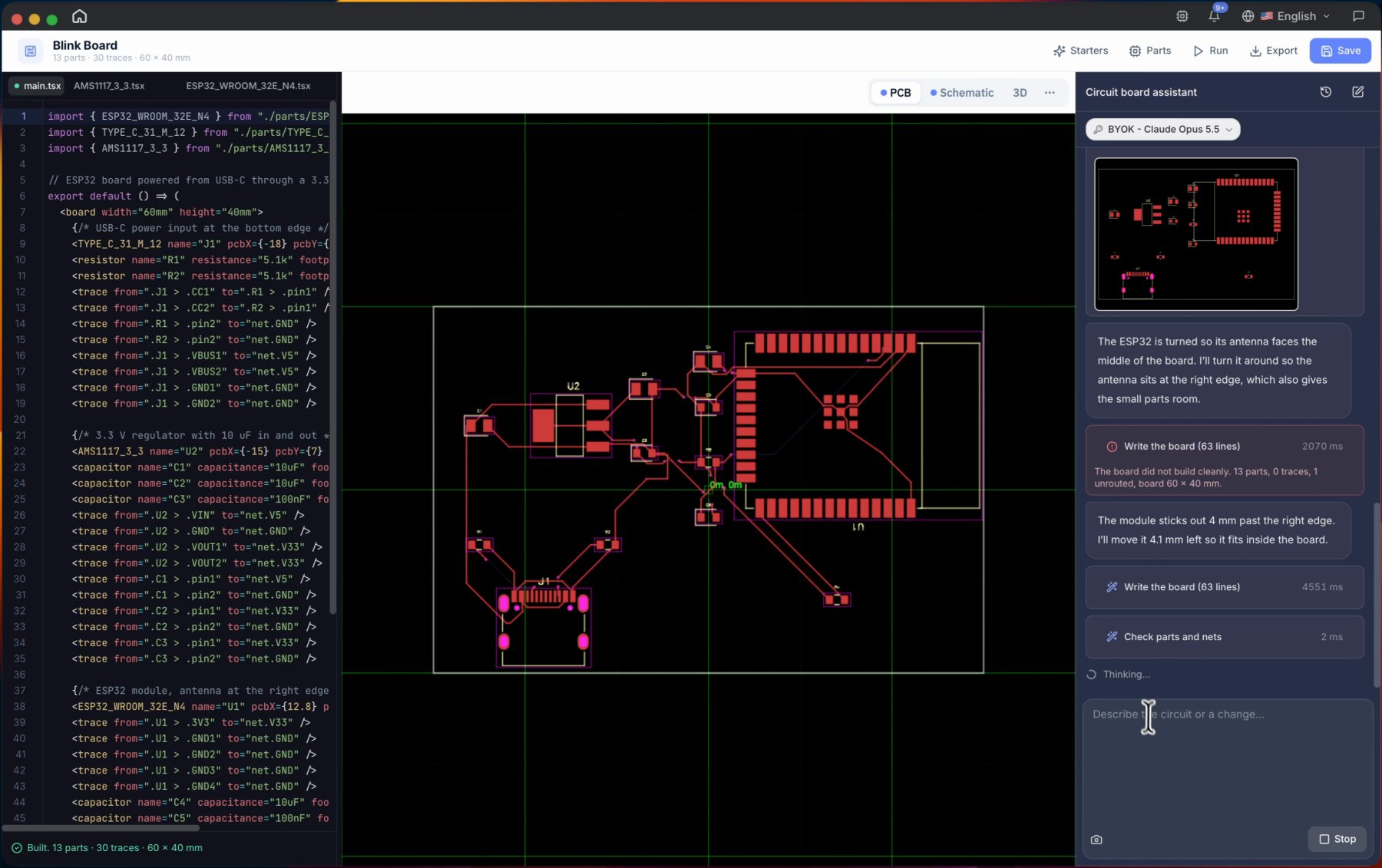

Une carte routée, écrite en code
Le code à gauche, le PCB au milieu, l'assistant à droite. La barre d'état indique 13 composants, 30 pistes, 60 × 40 mm.

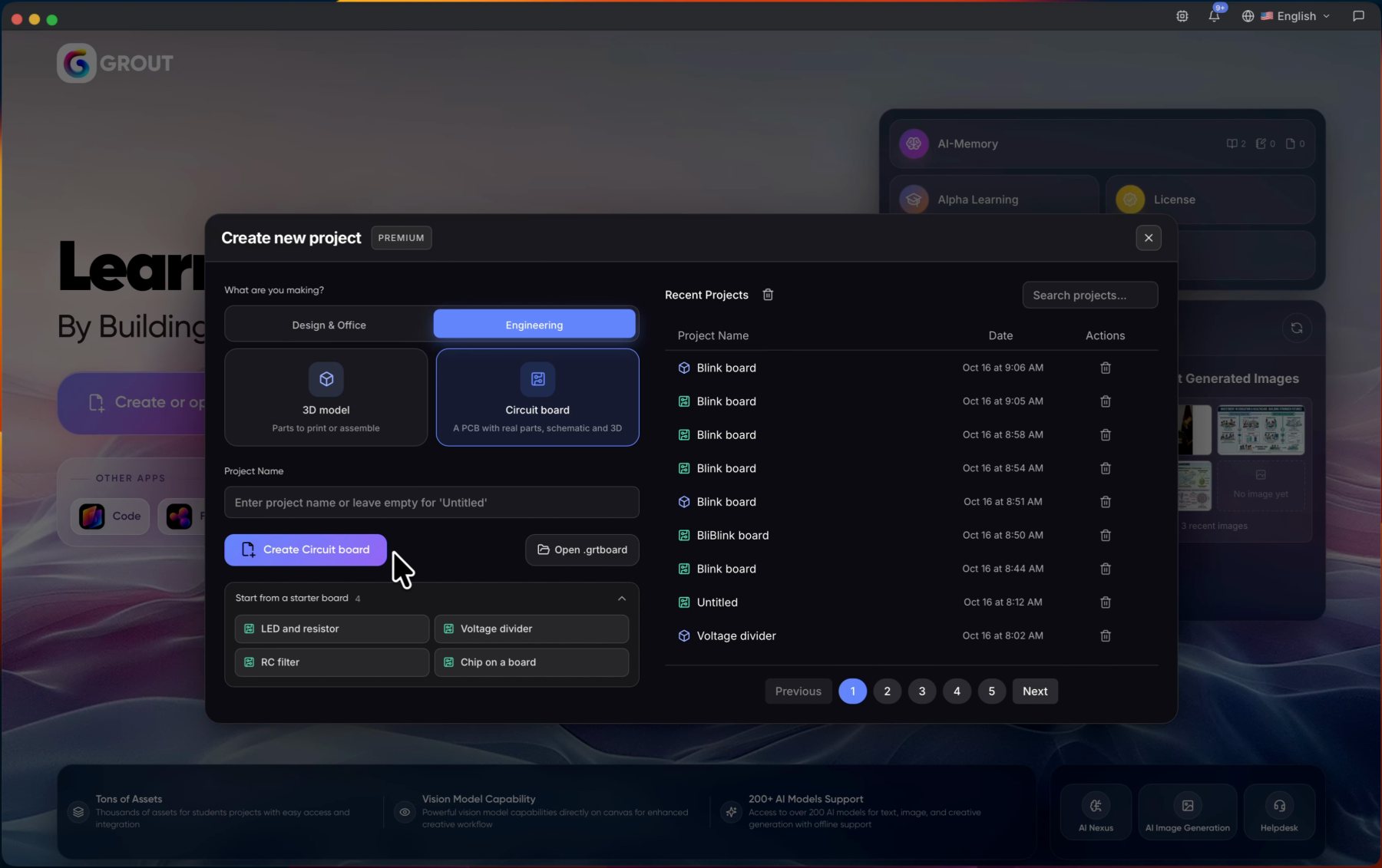

Démarrer une carte de circuit imprimé
Créer un nouveau projet, Ingénierie, Carte de circuit imprimé. Commencer vierge ou à partir de l'une des quatre cartes de démarrage.

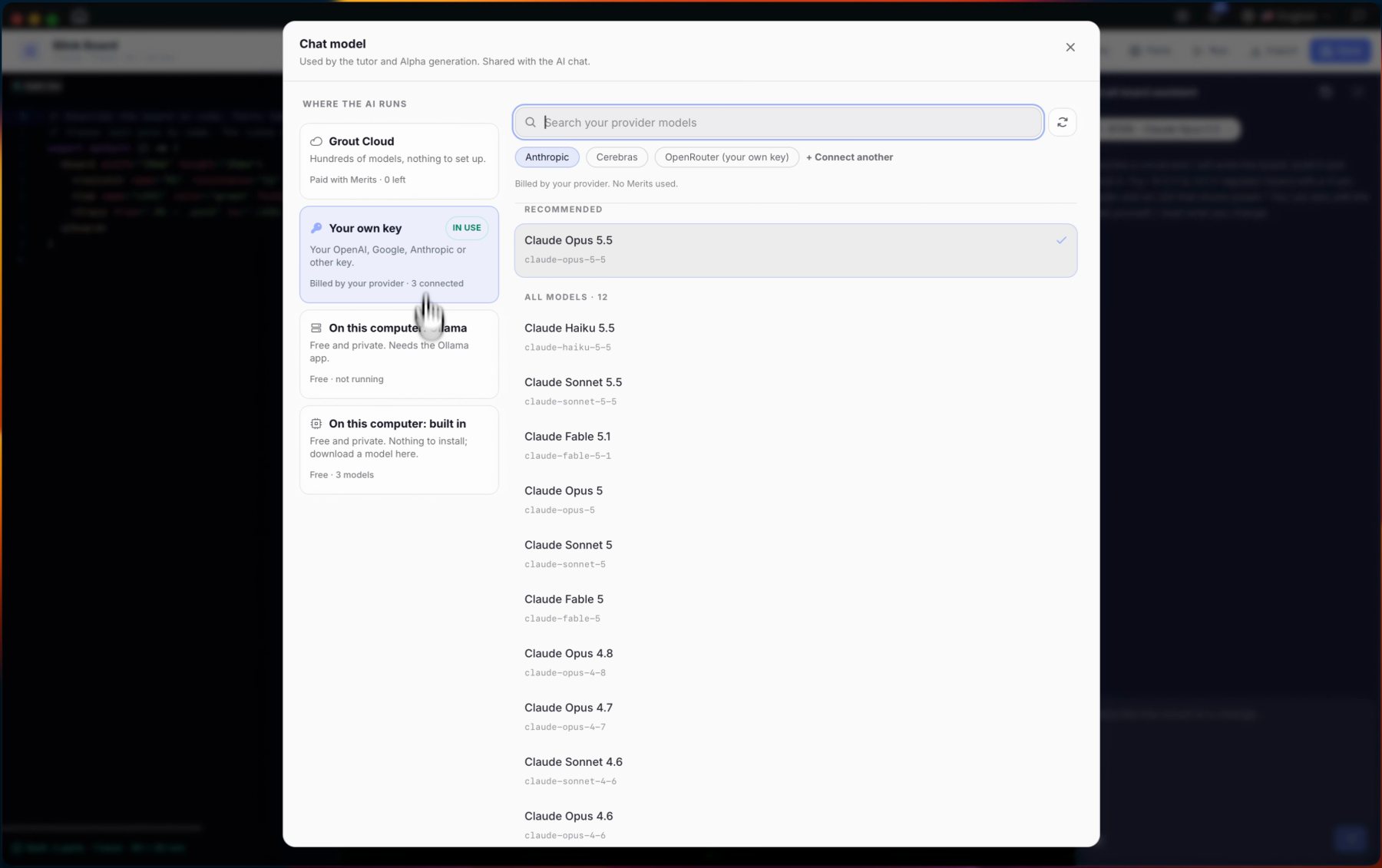

Choisir où l'IA s'exécute
Le même sélecteur de modèle que le reste de GroutApp : Grout Cloud, votre propre clé de fournisseur, ou Ollama et modèles intégrés sur cet ordinateur.

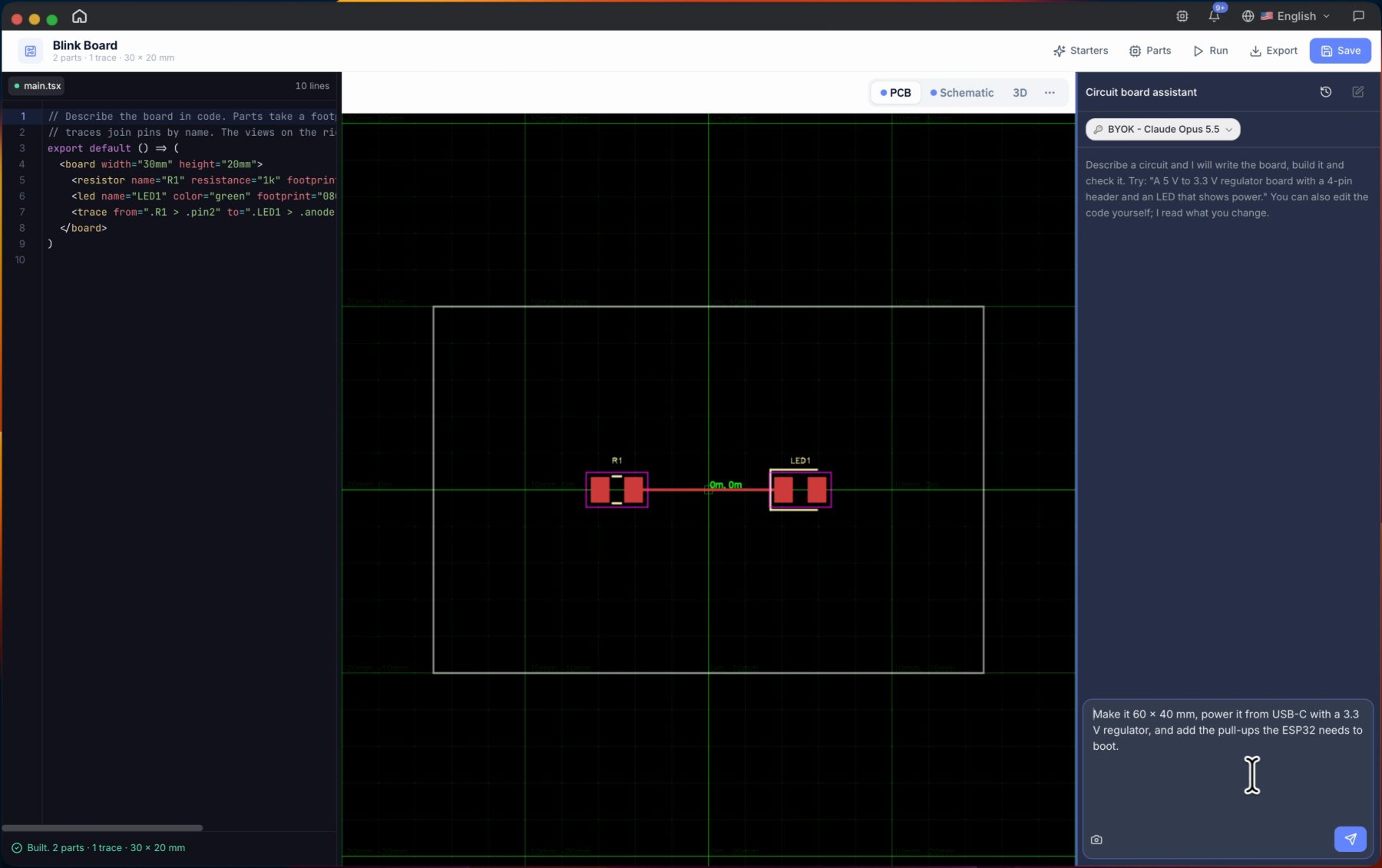

L'invite
Une phrase : la taille, l'alimentation USB-C, un régulateur 3,3 V et les résistances de démarrage ESP32.

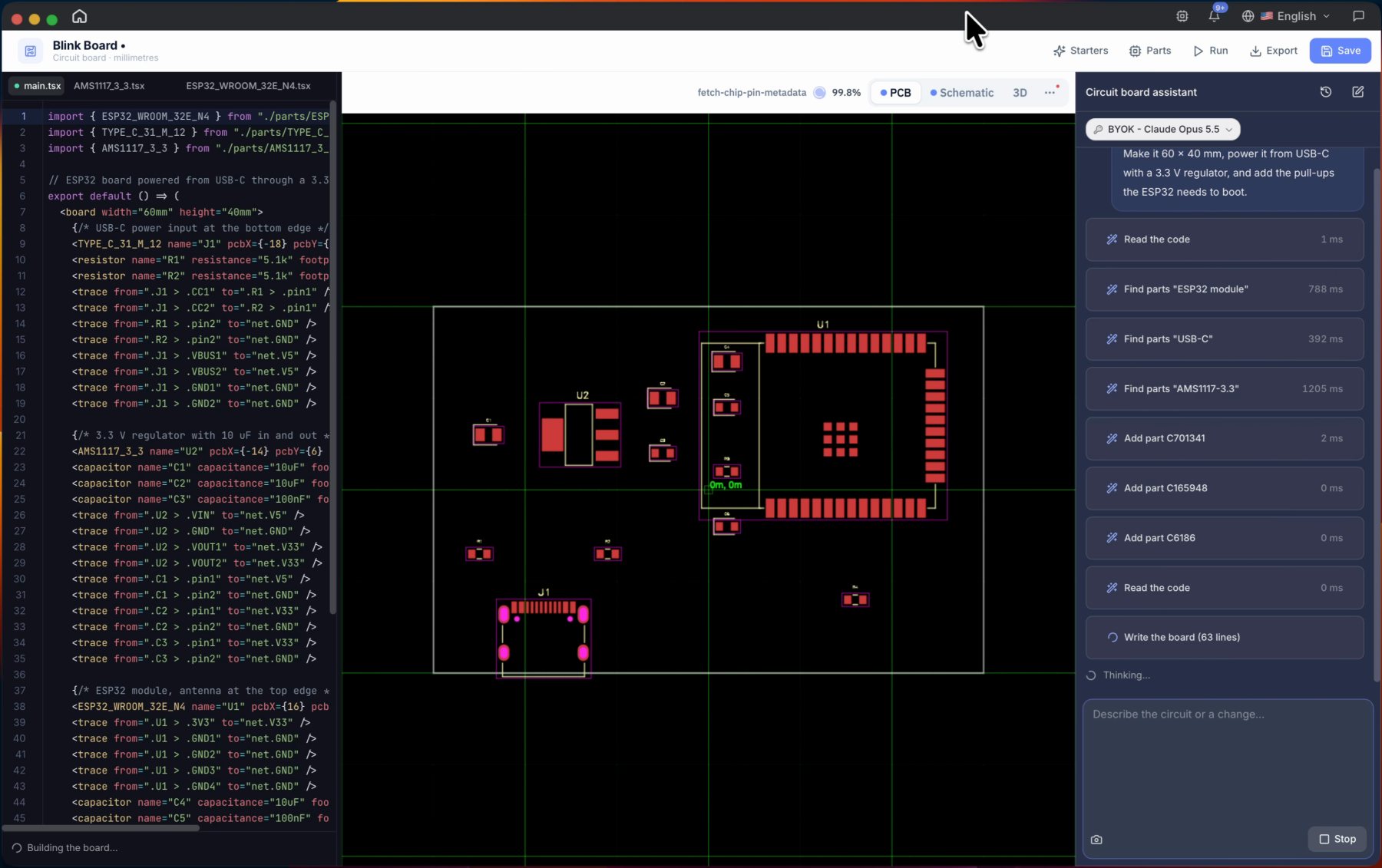

Composants trouvés, carte écrite
Chaque étape apparaît dans l'assistant : lire le code, trouver les composants, ajouter les composants, écrire la carte, avec les durées.

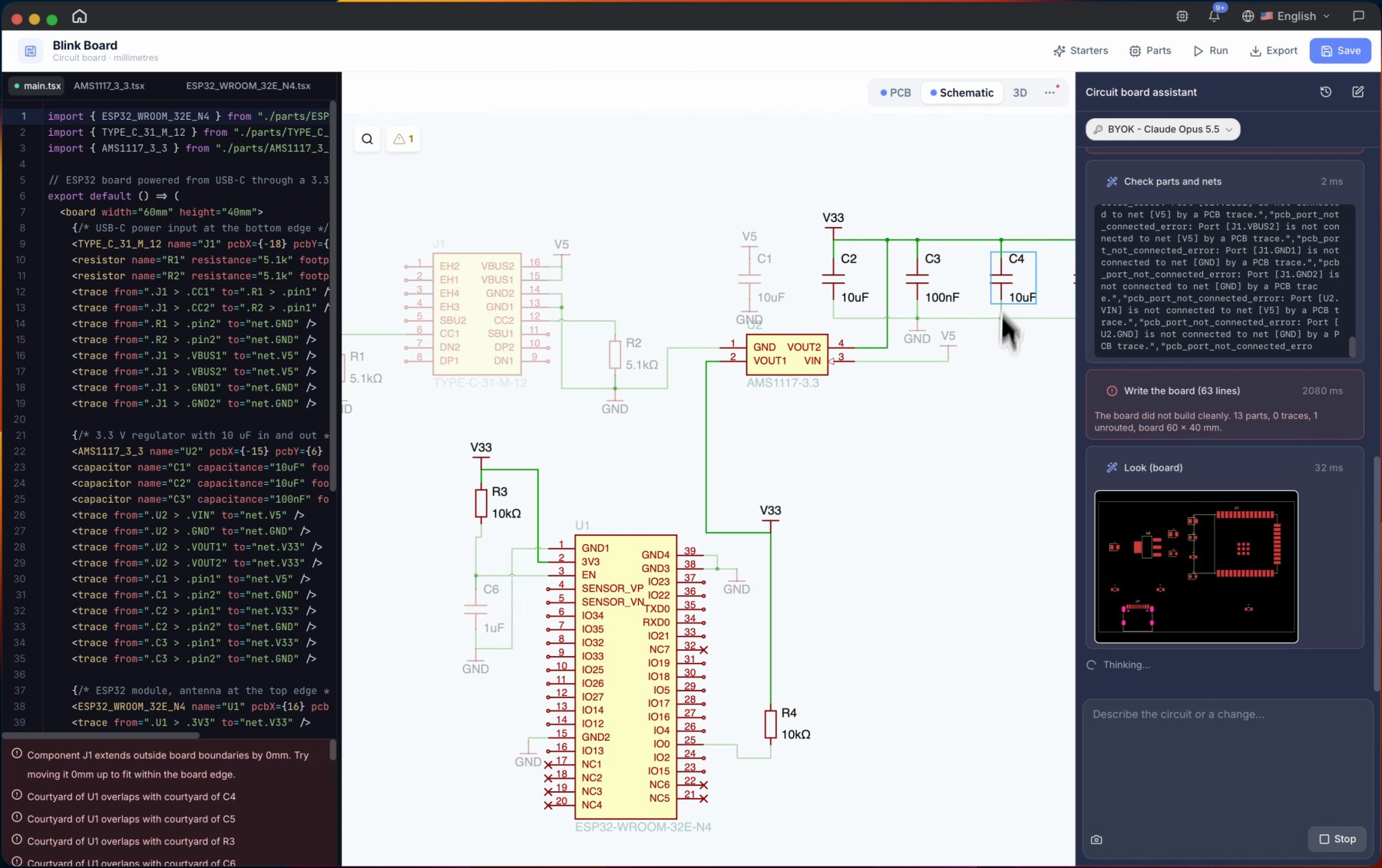

Le schéma
La même carte en schéma : le connecteur USB-C, le régulateur avec ses condensateurs, et le module ESP32 avec ses résistances de tirage.

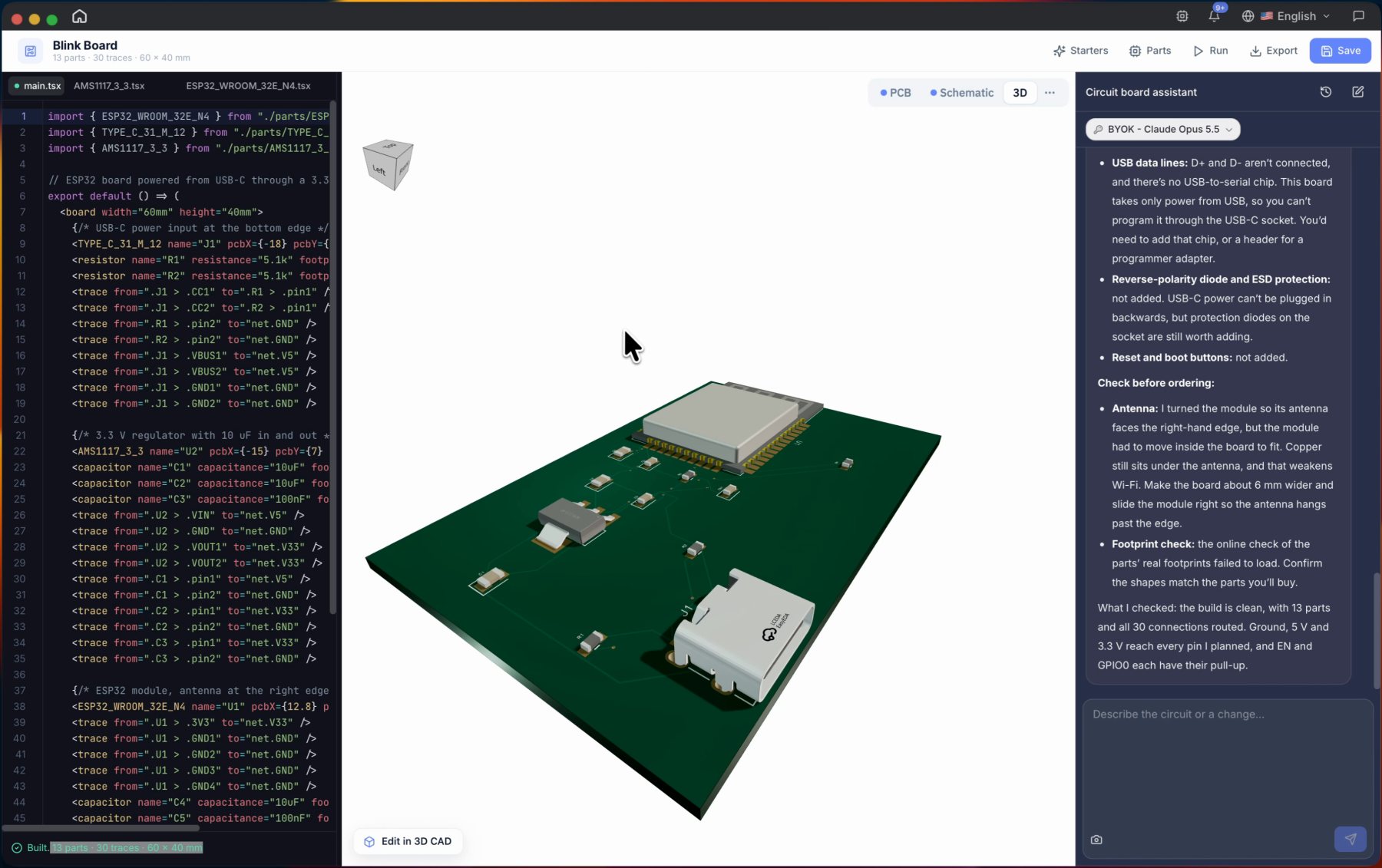

Une carte en 3D, et ce qu'il faut vérifier avant de commander
Faire pivoter la carte terminée en 3D. L'assistant liste ce qu'il a vérifié et ce qu'il faut confirmer avant de commander.
De l'idée à la carte en quatre étapes
Ce que montre le film de lancement, dans l'ordre.
- 1
Créer une carte de circuit imprimé
Sur l'écran d'accueil GroutApp, choisir Créer un nouveau projet, Ingénierie, puis Carte de circuit imprimé. Commencer vierge ou à partir d'une carte de démarrage.
- 2
Choisissez votre IA
Ouvrez le sélecteur de modèle et choisissez Grout Cloud, votre propre clé API, ou un modèle local sur cet ordinateur.
- 3
Décrivez la carte
Indiquez la taille, l'alimentation, les puces principales et ce dont le circuit a besoin. Envoyez.
- 4
Vérifiez, puis affinez
Regardez les composants se placer, l'auto-vérification s'exécuter et les pistes se router. Modifiez le code, demandez un changement, ou exportez.
Où l'IA s'exécute
Trois options, même espace de travail. Un compte Grout est requis pour toutes.
| Option | Ce dont vous avez besoin | Internet |
|---|---|---|
| Grout Cloud | Rien de plus : des centaines de modèles, payés avec Merits | Oui |
| Votre propre clé | Une clé OpenAI, Google, Anthropic ou OpenRouter, facturée par votre fournisseur | Oui |
| Sur cet ordinateur | Ollama ou le runtime intégré et un modèle téléchargé | Non, une fois le modèle téléchargé |
Grout Cloud
- Ce dont vous avez besoin
- Rien de plus : des centaines de modèles, payés avec Merits
- Internet
- Oui
Votre propre clé
- Ce dont vous avez besoin
- Une clé OpenAI, Google, Anthropic ou OpenRouter, facturée par votre fournisseur
- Internet
- Oui
Sur cet ordinateur
- Ce dont vous avez besoin
- Ollama ou le runtime intégré et un modèle téléchargé
- Internet
- Non, une fois le modèle téléchargé
Pourquoi intégrer l'IA dans la conception de PCB pour les étudiants
La plupart des étudiants découvrent la conception de PCB au pire moment : la veille d'un rendu de projet, avec une breadboard qui fonctionne et une carte qui doit exister. Les outils sont puissants, mais la première soirée se passe sur les empreintes, les bibliothèques et un chevelu qui refuse de se router.
Circuit Board Studio part du circuit. Un étudiant dit ce que la carte doit faire, et l'assistant choisit des composants réels, les câble par nom, construit le layout, le vérifie et corrige ce qui échoue, devant lui. Parce que la carte est du code, il peut lire exactement pourquoi une résistance de pull-up se trouve sur EN, et la modifier.
D'une première LED à un projet de fin d'études
Un élève peut partir du starter LED et résistance et voir le même circuit comme un PCB, un schéma et une carte 3D. Un étudiant en ingénierie peut décrire un nœud de capteur ESP32, puis faire le vrai travail de vérification des empreintes, du dégagement d'antenne et des limites de courant. L'IA s'exécute là où le laboratoire en a besoin : dans Grout Cloud, sur la propre clé de l'étudiant, ou sur le PC du labo sans connexion.
Questions fréquentes
Qu'est-ce que Circuit Board Studio ?
Circuit Board Studio est l'espace de conception de circuits imprimés dans GroutApp. Un assistant de circuits imprimés transforme une description en langage naturel en une carte avec des composants réels et des pistes routées, affichée en PCB, schéma et 3D, et écrite sous forme de code que vous pouvez modifier.
L'IA conçoit-elle toute la carte à partir d'une seule instruction ?
Elle conçoit une première carte complète à partir des exigences que vous lui donnez. Dans le film de lancement, une seule instruction a produit une carte ESP32 alimentée par USB-C via un régulateur 3,3 V, avec 13 composants et les 30 connexions routées. Traitez-la comme une première conception et vérifiez-la avant de commander.
Utilise-t-elle de vrais composants ?
Oui. L'assistant recherche dans une bibliothèque de composants et ajoute de vrais composants avec leurs empreintes. Dans le film, il a ajouté un module ESP32-WROOM-32E, une prise USB-C et un régulateur AMS1117-3.3. Il signale également quand une vérification d'empreinte en ligne n'a pas pu se charger, afin que vous puissiez confirmer que les formes correspondent aux pièces que vous achetez.
Quels modèles d'IA puis-je utiliser ?
Tous les modèles proposés par GroutApp : les modèles Grout Cloud payés avec Merits, votre propre clé d'OpenAI, Google, Anthropic ou OpenRouter, ou un modèle local sur cet ordinateur via Ollama ou le runtime intégré. Le film de lancement utilisait Claude Opus 5.5 via la clé personnelle du propriétaire.
Circuit Board Studio fonctionne-t-il hors ligne ?
L'espace de travail et le code de la carte s'exécutent sur votre ordinateur. L'assistant fonctionne hors ligne avec un modèle local ; les modèles Grout Cloud et avec votre propre clé nécessitent une connexion internet. Un compte Grout et une connexion unique sont requis.
À qui s'adresse-t-il ?
Aux étudiants en électronique et en ingénierie, aux makers et aux enseignants qui gèrent leurs laboratoires, d'une première LED et résistance à un projet de fin d'études.
Quels forfaits incluent Circuit Board Studio ?
Circuit Board Studio est un module premium dans GroutApp. Consultez la page de tarification pour les forfaits individuels et institutionnels actuels. GroutApp fonctionne sur Windows et macOS ; il n'existe pas de version Linux.
